TECHNIK (I)

DAS NETZTEIL *

Mit der Entwicklung der Mono-Endstufe GRUENSCH MSE wurde ein Netzteil konzipiert, das hinsichtlich Aufwand, technischen Besonderheiten und klanglichen Eigenschaften einen neuen Standard definiert.

GREUNSCH MSE - Netzteilmodul

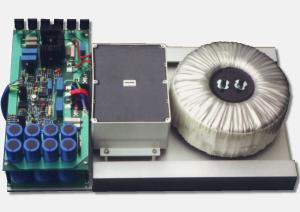

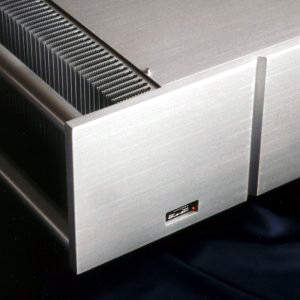

Abb.1 Netzteilmodul GRUENSCH MSE

Herkömmliche Netzteile, die im wesentlichen aus Netztransformator, Gleichrichter und Glättungskondensatoren aufgebaut sind, entnehmen dem öffentlichen Netz ihre Energie in Form von kurzen, sehr hohen und steilen Stromimpulsen (Abb. 2). Diese Stromimpulse weisen ein breites Klirrsprektrum mit hohen Amplituden auf, die sich über die Versorgungsspannung dem Musiksignal des Verstärkers überlagern und über die Netzspannung auch in die übrigen Geräte der Audiokette gelangen.

Abb.2 Netzeingangsstrom herkömmliches Netzteil

Durch die Realisierung eines völlig neuartigen, geregelten 100 Hz-Powerfactor-Schaltnetzteils mit einer Dauerleistungsabgabe von 1200 W und einem Leistungsfaktor > 0.93 gelang es, der Mono-Endstufe GRUENSCH MSE ein nahezu ideales Fundament zu geben.

Abb.3 Netzeingangsstrom GRUENSCH MSE

Im Gegensatz zu den bisher verwirklichten Konzepten zeichnet sich dieses Netzteil durch eine gleichmäßige, annähernd sinusförmige Stromaufnahme in Phase zur Netzspannung aus (Abb.3) und verhält sich dadurch ähnlich wie ein ohmscher Widerstand. So wurde es erstmals möglich, ein Netzteil zu verwirklichen, das nur sehr geringe Klirranteile verursacht.

Eine sehr schnelle Regelungstechnik stellt dem Verstärker darüber hinaus eine von Belastungs- und Netzspannungsschwankungen unabhängige und somit absolut konstante Versorgungsspannung zur Verfügung.


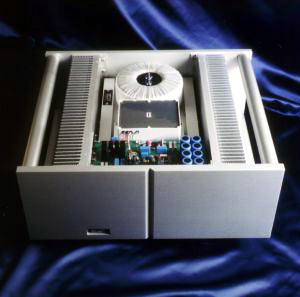

Abb.4 Netzteilsektion GRUENSCH MSE

Das Netzteil zeichnet sich des weiteren durch einen niedrigen Innenwiderstand und einen hohen Wirkungsgrad aus. In seiner Wirkungsweise kommt es einer Batterie sehr nahe, ohne jedoch deren Nachteile aufzuweisen. Hierbei wirkt die geschaltete Speicherdrossel nicht nur als geregelter Energiespeicher, sondern in Verbindung mit einer großen Anzahl Langlebensdauer-Kondensatoren auch als hochwirksames, niederfrequentes Filter. Mögliche hochfrequente Störungen verhindert ein spezielles Filter im Netzeingang.

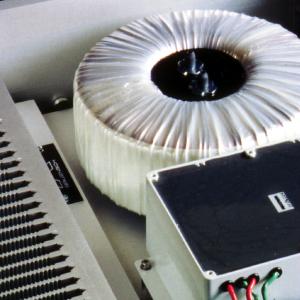

Abb.5 Netztransformator, Speicherdrossel


SCHUTZEINRICHTUNGEN.

Die Mono-Endstufe GRUENSCH MSE verfügt über eine Reihe sehr zuverlässiger Schutzeinrichtungen, die ein Höchstmaß an Sicherheit und Langlebigkeit der Geräteelektronik garantieren. Um einen Einschaltstromstoß zu vermeiden und somit die Bauteile zu schonen, lädt eine Einschaltautomatik die enormen Netzteilkapazitäten (je 200 000 µF/100V) über einen temperaturüberwachten Hochleistungswiderstand schonend auf.

Eine nicht im Signalweg liegende Strombegrenzung mit verzögerter Abtrennung vom Netz schützt die Endstufe und das angeschlossene Lautsprechersystem bei Kurzschluss oder Überlastung.

Darüber hinaus sorgen weitere Schutzschaltungen dafür, dass der Verstärker bei Gleichspannung, Übertemperatur oder Hochfrequenz abgeschaltet wird.



TECHNIK(II)

DIE AUDIOSCHALTUNG.

Mit dem Erscheinen der Monoendstufe GRUENSCH MSE geht ein bis dahin unerfüllbarer Wunsch des passionierten Musikliebhabers in Erfüllung: Auf bislang unerreichte Weise vereint ihre Audioschaltung die jeweiligen Vorteile bester Röhren- und Transistorkonzepte, ohne jedoch deren spezifische Nachteile aufzuweisen.

Das erreichte Ziel äußerst natürlicher Musikreproduktion basiert auf langjährigen, sehr aufwendigen Forschungsarbeiten mit modernsten Schaltungssimulationen, unzähligen Versuchsschaltungen und Hörvergleichen.

Die gewünschten überragenden Übertragungseigenschaften konnten nur mit einem Konzept erzielt werden, in dem die gewonnenen Erkenntnisse konsequent umgesetzt wurden.

Abb.6 Audiosektion GRUENSCH MSE

Ein besonders leistungsstarker, diskret aufgebauter Eingangsdifferenzverstärker (Abb.7) besteht aus 4 x 20 parallelgeschalteten Einzeltransistoren. Diese arbeiten im idealen, reinen Class-A Betrieb und steuern die 24 streng selektierten MOS-FET-Endtransistoren direkt, d.h. ohne jegliche Treiberstufe, an.
Im Gegensatz zu herkömmlichen Konzepten, bei denen zusätzliche Verstärkerstufen unweigerlich das Signal beeinflussen, wurde für die Mono-Endstufen GRUENSCH MSE dieses neuartige Konzept entwickelt, mit dem es möglich ist, auf signalverfälschende Treiberstufen zu verzichten. Durch das ideale, direkte Ansteuern der MOS-FET-Endtransistoren konnten darüber hinaus erstmals deren röhrenähnliche Eigenschaften in vollem Maße zur Geltung kommen.

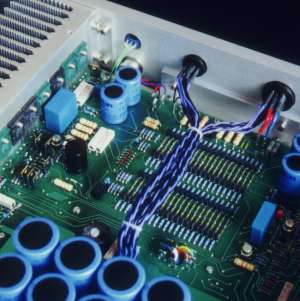

Abb.7

Die Endtransistoren werden mit einem sehr hohen Ruhestrom betrieben. Daraus resultiert ein enormer Class-A- Leistungsanteil an der Gesamtleistung von jeweils 150 Watt an 8 Ohm, beziehungsweise 75 Watt an 4 Ohm.

Der diskrete, gleichspannungsgekoppelte Schaltungsaufbau zeichnet sich besonders durch den konsequenten Verzicht auf Spulen, Kondensatoren und Relais im Signalweg aus.

Die gesamte Audioschaltung wird ausschließlich mit geregelter Spannung versorgt, die zusätzlich über zwei L-C-Glieder gesiebt wird und damit in äußerst reiner Form zur Verfügung steht. Zwanzig Kondensatoren mit einer Gesamtkapazität von 100 000 µF/100V befinden sich in unmittelbarer Nähe der Feldeffekttransistoren der Endstufensektion (Abb.8). Dadurch ergibt sich ein perfekter Energiefluss, der blitzschnelle und explosive Energieentfaltung garantiert.

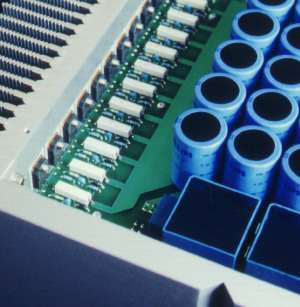

Abb.8

Mit diesem Schaltungskonzept, dessen prinzipielle, radikale Einfachheit und Konsequenz wohl einzigartig sind, werden technische und klangliche Eigenschaften erzielt, die dem Ideal des "verstärkenden Drahtstückes" sehr nahe kommen.

Der aus dem sehr niedrigen Innenwiderstand resultierende hohe Dämpfungsfaktor verläuft erstmals nahezu linear über den Hörbereich hinaus bis zu einer Frequenz von 40 kHz (Abb.9). Unnatürliche Phasenverschiebungen des Musiksignals werden so durch die hervorragende Phasenlage des Innenwiderstandes extrem gering gehalten.

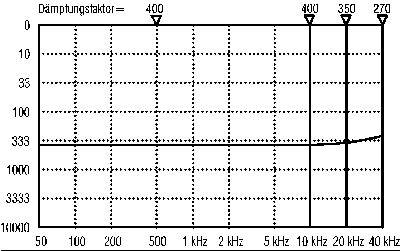

Abb.9 Dämpfungsfaktor bezogen auf 8 Ohm

TECHNIK (III)

Da der Innenwiderstand praktisch frequenzunabhängig und daher auch bei hohen Frequenzen nicht kapazitiv ist, werden parasitäre Kabelschwingungen, wie sie im Schwingkreis Lautsprechersystem- Weiche- Kabel auftreten, wirksam bedämpft. Für den Innenwiderstand wurde ein idealer Wert gewählt, der einerseits niedrig genug ist um die absolute Kontrolle jedes Lautsprechersystems zu garantieren, andererseits jedoch nicht zu niedrig, um parasitären Kabelschwingungen entgegenwirken zu können.

Abb.10

Diese herausragenden und besonders in ihrer Kombination bislang unerreichten technischen Eigenschaften werden von einer auch in höchsten Frequenzbereichen fehlerfreien, perfekt wirkenden Gegenkopplung komplettiert. Auf diese Weise entstehen nur äußerst geringe, "weiche" und damit natürliche Verzerrungen mit harmonisch abfallendem Klirrspektrum. Diese werden durch den enormen Class-A-Anteil der Endstufe nochmals auf ein Minimum reduziert.

In Verbindung mit dem selbst jenseits des Hörbereichs sehr hohen, linearen Dämpfungsfaktor können so erstmals alle Oberschwingungen und Rauminformationen jetziger und zukünftiger Wiedergabemedien übertragen werden.

Trotz seiner enormen Schnelligkeit (Abb.11) zeichnet sich das Konzept besonders durch exzellente Stabilität aus. Selbst Kapazitäten von 1000 nF, direkt und ohne Vorwiderstand an den Ausgang angeschlossen, führen nicht zum Schwingen des Verstärkers. Zusammen mit dem hohen Leistungspotential der Mono-Endstufen GRUENSCH MSE gestattet dies den souveränen und unlimitierten Betrieb auch sehr kritischer Lautsprechersysteme.

Abb.11 Flankensteilheit Rechtecksignal (10% - 90%)

Abb.12 Rechteckwiedergabe f=10 Hz

Abb.13 Rechteckwiedergabe f= 50 kHz

Das perfekte Phasenverhalten und die elektrische Stabilität der MSE waren bisher nur besten Röhrenkonzepten vorbehalten, wohingegen der sehr hohe Dämpfungsfaktor, hohes Leistungspotential, geringe Verzerrungen, Schnelligkeit und ausgezeichnetes Impulsverhalten bisher nur mit besten Transistorkonzepten zu erreichen waren.

Die Mono-Endstufen GRUENSCH MSE verbinden nun erstmals diese unvereinbar scheinenden Eigenschaften zu einem Maßstäbe setzenden, audiophilen Konzept, das dem Ideal der besonders natürlichen Musikreproduktion am nächsten kommt.


TECHNIK (IV)

Neben der Entwicklung eines wegweisenden Netzteil- und Audiokonzeptes setzten wir uns in einer ganzheitlichen Betrachtungweise zum Ziel, die bisher unvermeidlichen Übertragungsverluste durch Eingangs- und Lautprecherkabel deutlich zu reduzieren.

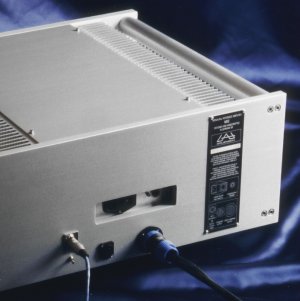

Abb.14 Anschlußfeld GRUENSCH MSE


DIRECT DAMPING OUTPUT.

Der zusätzlich zu einem herkömmlichen Lautsprecherausgang zur Verfügung stehende Direct Damping Output garantiert dem Besitzer der Mono-Endstufen GRUENSCH MSE eine bislang unerreichte Übertragungsqualität des Musiksignals von der Endstufe zum Lautsprechersystem.

Hierzu wird der interne Regelkreis des Verstärkers nicht wie bei anderen Verstärkern bis an die Verstärkerklemmen, sondern über das GRUENSCH DDSC-Lautsprecherkabel direkt bis an die Anschlüsse der Lautsprecherbox geführt. Auf diese Weise werden Signalverformungen durch den komplexen Innenwiderstand des Kabels in Verbindung mit der Lautsprecherbox (Abb. 15) wirkungsvoll bedämpft. Es wird zudem nicht nur das originale, vom Lautsprecherkabel unverfälschte Signal (Abb.16), sondern auch der hohe und extrem lineare Dämpfungsfaktor direkt an die Anschlüsse des Lautsprechers übertragen (Abb. 17).



Abb.15 Signal am Lautsprecher (Standard Output)

Abb.16 Signal am Lautsprecher (Direct Damping Output)

Dies ist einer extremen Verkürzung der Kabellänge vergleichbar und führt bei der Verwendung von hochwertigen Kabeln praktisch zum idealen, "direkten" Anschluss der Endstufe an das Lautsprechersystem. Die außergewöhnlichen musikalischen Qualitäten der Mono-Endstufen GRUENSCH MSE können so direkt und unlimitiert zu Geltung kommen.

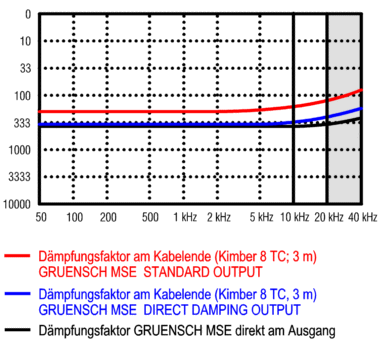

Abb.17 Dämpfungsfaktor bezogen auf 8 Ohm


ANPASSUNG DES EINGANGSWIDERSTANDES AN DEN WELLENWIDERSTAND DES EINGANGSKABELS.

Die Mono-Endstufen GRUENSCH MSE bieten dem Besitzer die Möglichkeit, den Eingangswiderstand durch Umschalten auf 75 Ohm dem Wellenwiderstand des Eingangskabels anzupassen. Signalverfälschungen durch Fehlanpassung des Eingangskabels werden auf diese Weise wirkungsvoll verhindert.

Die mögliche Anpassung des Eingangswiderstandes setzt hochwertige, leistungsstarke Vorstufen voraus, stellt mit hochwertigen Kabeln jedoch hinsichtlich Klangqualität und Einstreufestigkeit die einzige wirklich kompromisslose Art der Signalübertragung von der Vorstufe zu den Mono-Endstufen GRUENSCH MSE dar.

Beide technische Besonderheiten garantieren erstmals eine vom Ausgang der Vorstufe bis direkt an die Klemmen des Lautsprechersystems unerreichte Übertragungsqualität des Musiksignals. In Verbindung mit dem zum Patent angemeldeten Netzteilkonzept und der überragenden Audioschaltung ergibt sich ein weltweit neue Maßstäbe setzendes Verstärkersystem-

GRUENSCH MSE


AUFBAU

MECHANISCHER AUFBAU.

GRUENSCH- Audiokomponenten werden wie ein Musikinstrument in handwerklicher Tradition mit größter Sorgfalt handgefertigt.

Die Mono-Endstufen GRUENSCH MSE vermitteln dem Besitzer das Gefühl höchster Wertigkeit und Solidität. Durch bewusste Reduktion auf das Wesentliche entstanden zeitlose Klassiker, deren  schlichte Eleganz sich deutlich aus der Masse sonstiger Audiokomponenten abhebt. Neben der außerordentlich  sorgfältigen Verarbeitung fasziniert das Gehäusedesign besonders durch seine Anfassqualität

Abb.18

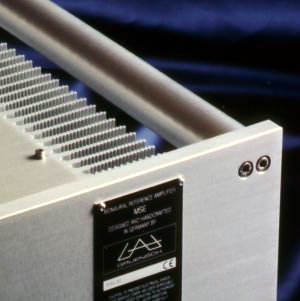

Die äußerst massiven Front- und Rückplatten des Gehäuses bestehen aus 20 mm bzw. 15 mm starkem Vollaluminium. Mit großem Aufwand werden sie zusammen mit den Deckelblechen handgebürstet, so dass jede Komponente für sich ein Unikat darstellt. Sämtliche Gehäusebauteile inklusive der Hochleistungskühlkörper werden daraufhin gebeizt und durch Harteloxieren dauerhaft veredelt. Der samtig-silbrige Glanz bringt bewusst die reine, natürliche Schönheit des Materials Aluminium zum Ausdruck. Mächtige Aluminiumrundprofile garantieren ein problemloses Handling der Endstufen und verleihen ihnen geradezu skulpturalen Charakter.

Abb. 19

Das gesamte Gehäuse ist durch spezielle, schwingungsdämpfende Gerätefüße wirkungsvoll vom Boden entkoppelt. Möglichen Schwingungsübertragungen durch Luftschall wirkt der überaus solide Gehäuseaufbau entgegen.

Um theoretisch mögliche Vibrationen im Gehäuse selbst von vornherein auszuschließen, wurde für die Mono-Endstufen GRUENSCH MSE ein absolut kompromissloser Netzteilaufbau gewählt (Abb.20). Mit großem mechanischen Aufwand wurde sichergestellt, dass Transformator und Speicherdrossel über zahlreiche Schwingungsdämpfer allseitig "schwimmend" gelagert und somit schwingungsentkoppelt sind.

Abb.20 Schwingungsentkoppelung Netzteil GRUENSCH MSE


ELEKTRISCHER AUFBAU.

Der elektrische Aufbau der Mono-Endstufen GRUENSCH MSE zeichnet sich besonders durch die beispielhafte Trennung von Netzteil und Audioelektronik aus. Ein vernickeltes Stahlblech teilt den Innenraum horizontal in zwei separate Kammern und verhindert zuverlässig gegenseitige Beeinflussung.

Der VDE-gerechte Aufbau erfüllt höchste Sicherheitsansprüche.

Sämtliche Leistungswege wurden extrem kurz gehalten, darüber hinaus wurde für die Verbindungen zum Eingang und Ausgang ausschließlich hochwertiges Kimber Kable verwendet.

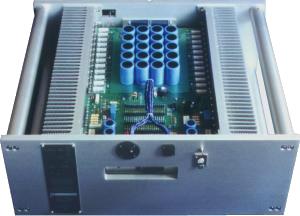

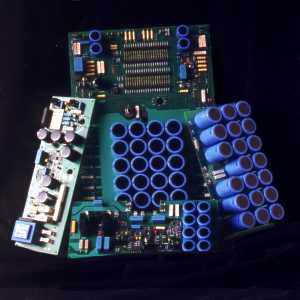

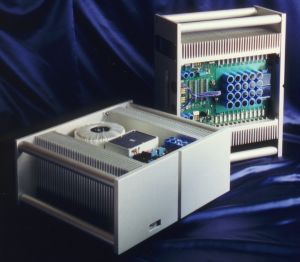

Abb.21 Elektronik GRUENSCH MSE

DIE ANSCHLÜSSE.

Zum Anschluss des Lautsprechersystems verfügen die Mono-Endstufen MSE über professionelle Neutrik-Speakon- Armaturen, die allerhöchsten Ansprüchen an Kontaktqualität und Betriebssicherheit genügen.

Die Verbindung zur Vorstufe erfolgt über eine XLR- Buchse mit vergoldeten Innenkontakten. Zum optimalen Netzanschluss. werden zusätzlich spezielle, hochqualitative Netzkabel mitgeliefert.

Abb.22

TECHNISCHE DATEN - GRUENSCH MSE Technical Specifications Typische Werte

Sinus-Ausgangsleistung

1600 Watt an 1 Ohm

Average Output Power

  900 Watt an 2 Ohm

(1 kHz, < 1 % THD)

  500 Watt an 4 Ohm



  250 Watt an 8 Ohm





Klirrfaktor (THD+N, 1 kHz, 4 Ohm)

< 0.0010 % bei 5 Watt

Total Harmonic Distortion

< 0.0015 % bei 25 Watt



< 0.0040 % bei 100 Watt





Frequenzgang
Frequency Response

0.2 Hz bis 420 kHz (-3 dB)





Anstiegszeit (10%-90%)
Slew Rate

< 0.9 µs





Dämpfungsfaktor (8 Ohm)
Damping Factor

400 (linear 20 Hz- 10 kHz)



350 (20 kHz)



270 (40 (!) kHz)

Verstärkungsfaktor
Gain

24.5 dB





Geräuschspannungsabstand
Signal-to-Noise Ratio

-96 dB (5 W / 4 Ohm)

(A- bewertet, 100 Ohm)

-114 dB (400 W/ 4 Ohm)





Eingangsempfindlichkeit

2.63 V für Nennleistung rated output

Input sensitivity

0.12 V für 1 Watt an 4 Ohm





Eingangsimpedanz (umschaltbar)

600 Ohm, 75 Ohm

Input Impedance







Eingang XLR
Input

symmetrisch
balanced





Netzspannung und -frequenz
Power Requirements

230 V, 50/60 Hz





Leistungsaufnahme

550 W ohne Signal at zero signal input

Power Consumption

980 W bei 500 Watt rated output





Maximale Abmessungen

Breite 638 mm / Width 25.11”

Maximum Outline Dimensions

Höhe 295 mm / Height 11.61”



Tiefe 550 mm / Depth 21.65”





Gewicht
Weight

78.5 kg netto / 172.9 lbs. net.





Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

All features and specifications are subject to change without notice.
